در این مطلب می خواهیم ببینیم دورپیچ کرکره برقی چیست و اصولاً نصب این دورپیچ چه مزیت هایی دارد؟ به دورپیچ کرکره برقی دور رول نیز می گویند و مزیت اصلی آن مخفی نمودن لوله ، شفت و فنر ، حلقه های ارتالون و سایر تجهیزات موجود بر روی شفت کرکره برقی است.
همانگونه که در عکس بالا مشاهده می نمایید، لوله و تجهیزات روی آن بسیار بد نما است و جهت مخفی نمودن این تجهیزات ، 30 تا 35 سانتیمتر تیغه مصرفی را بیشتر در نظر می گیریم که این تیغه اضافی کاملاً دور لوله شفت کرکره برقی بچرخد و بتواند تجهیزات مذکور را کاور کند تا اینکه نمای بسیار بهتری به کار داده شود. البته نصب دورپیچ تنها از نقطه نظر زیبایی مورد توجه نیست و مزیت های فنی قابل ملاحظه ای وجود دارد که در ادامه به آن خواهیم پرداخت.
مزیت های دورپیچ کرکره برقی
- کاور نمودن شفت کرکره برقی و زیبایی بیشتر
- افزایش قطر شفت کرکره برقی و کاهش صدای آن
- افزایش قطر شفت کرکره برقی ، افزایش سرعت و عمر موتور
- تقسیم نیرو و ضربه استارت اولیه روی چند تیغه بجای تیغه ابتدایی
مورد اول که در بالا بصورت کامل شرح داده شد حال به توضیح موارد 2 الی 4 خواهیم پرداخت.
افزایش قطر شفت کرکره و کاهش صدا
هرچه قطر اولیه شفت کرکره برقی بیشتر باشد ، حرکت دورانی و لولا گونه تیغه های کرکره نسبت به هم کاهش می یابد و در نتیجه کاهش صدای کرکره برقی را شاهد خواهیم بود.
افزایش قطر شفت و افزایش سرعت و عمر موتور
هرچه قطر شفت کرکره برقی بیشتر باشد در نتیجه محیط قاعده استوانه ای رول کرکره برقی بیشتر خواهد بود و در نتیجه با هر یکبار چرخش موتور و میزان بیشتر تیغه دور رول کرکره برقی جمع خواهد شد و در نتیجه کل کرکره برقی سریعتر بالا و پایین تر خواهد شد. همانگونه که مشهود است با افزایش سرعت تیغه ها زودتر بالا و پایین خواهند شد و در نتیجه موتور تایم کمتری کار خواهد نمود و در نتیجه عمر مفید آن افزایش خواهد یافت.
تقسیم نیرو استارت اولیه حرکت
اگر برای کرکره برقی دورپیچ در نظر نگرفته باشیم وزن تمام تیفه های کرکره مستقیماً بر روی تیغه ابتدایی خواهد بود و این تیغه که جهت نصب بر روی شفت سوراخکاری شده و طول آن نیز کاهش یافته باید نیرو و وزن تمام تیغه های زیر خود را تحمل کند و تکانه ناشی از استارت اولیه به آن بسیار فشار خواهد اورد.
ولی در صورت نصب دورپیچ ، وزن تیغه ها بر روی 2 تا 3 تیغه بالا تقسیم خواهد شد و با توجه به وجود فاصله هوایی بین عصایی های تیغه ها ، استارت اولیه موتور به یکباره به این تیغه ها شوک وارد نمی کند و ابتدا فاصله هوایی بسیار اندک پر می شود و سپس تیغه ها با هم درگیر می شوند و حرکت می کنند و عمر مفید تیغه های بالا بسیار افزایش خواهد یافت.
جمع بندی
با توجه به مزیت های بسیار زیاد گفته شده و هزینه اندک افزایش 30 سانت تیغه بیشتر ، امروزه بصورت استاندارد این دورپیچ برای کرکره های برقی در نظر گرفته می شود و عدم نصب آن غیر استاندارد خواهد بود.
رول کرکره برقی

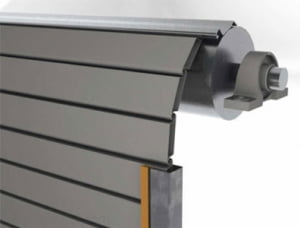

همانگونه که در عکس مشاهده می نمایید ، در بالاترین نقطه کرکره برقی ، مسیر حرکت عمودی تیغه ها به پایان می رسد و به صورت دورانی دور یک لوله جمع می شوند. به این لوله شفت و یا درام می گویندو به مجموعه شفت + تیغه ها رول کرکره برقی می گویند. در واقع در زبان انگلیسی به کرکره برقی Roll UP Door میگویند و ترجمه آن می شود “درب رول شونده در بالا”. حال می خواهیم در خصوص این رول ، تاثیر آن بر سرعت و صدای کرکره و جهت چرخش آن صحبت نماییم.
جهت رول شدن کرکره برقی
- رول به داخل
- رول به بیرون
زمانی که کرکره برقی به بالاترین نقطه خود می رسد دور لوله شفت رول می شود. این شفت نمی تواند دقیقاً وسط باشد و باید مماس بر مسیر حرکت تیغه ها به سمت داخل و یا خارج باشد. از نظر فنی تیغه ها و موتور کرکره برقی اجازه رول شدن به سمت داخل و بیرون را می دهند و این به محل نصب و سلیقه ما بستگی دارد که کرکره را به صورت رول به داخل استفاده نماییم و یا رول به بیرون.
معمولاً کرکره را به صورت رول به داخل نصب می نمایند زیرا از بیرون یکدست و زیبا تر به نظر می آید و همچنین افرادی که بیرون درب هستند به موتور و سایر تجهیزات دسترسی نخواهند داشت. البته در این بخش محدودیت هایی نیز داریم. فرض کنید دهنه یک مغازه از کف تا سقف شیشه است و ما می خواهیم موازی این شیشه ها کرکره برقی نصب نماییم. اگر کرکره خیلی به شیشه ها نزدیک باشد در نتیجه فضایی بین شیشه و تیغه های کرکره وجود نخواهد داشت که بتوانیم رول را به سمت داخل نصب کنیم و لذا باید کرکره برقی را به صورت رول به بیرون نصب کنیم.
فضایی که رول کرکره اشغال می کند
این رول در واقع یک استوانه افقی به قطر 35 سانتیمتر است که در بالاترین نقطه کرکره برقی از یک سمت تا سمت دیگر کشیده شده است. البته قطر 35 سانتیمتری تقریبی است و با توجه به ارتفاع کرکره برقی ، نوع تیغه انتخابی و همچنین قطر اولیه شفت (لوله درام) ، قطر رول متفاوت خواهد بود.
تاثیر قطر رول بر سرعت کرکره برقی
با هر بار چرخیدن رول کرکره برقی ، به اندازه محیط دایره مقطع آن ، تیغه به دور آن جمع می شود. لذا هرچه قطر رول کرکره بیشتر باشد، با هر بار چرخیدن میزان بیشتری تیغه به دور خود جمع می کند و سرعت کرکره برقی بیشتر خواهد بود.
تاثیر قطر رول بر صدای کرکره برقی
هر چه قطر رول کرکره برقی بیشتر باشد، تیغه ها و مفصل های متصل کننده آنها حرکت دورانی و لولا گونه کمتری نسبت به هم دارند و لذا صدای حرکت تیغه ها کمتر خواهد بود. به همین دلیل است که در ابتدای بالا رفتن کرکره برقی که قطر رول کم است صدای تیغه ها بیشتر و با افزایش قطر آن ، صدای ایجاد شده کاهش می یابد.
دورپیچ کرکره برقی چیست
معمولاً زمانی که کرکره برقی اندازه گیری می شود به ارتفاع 30 تا 40 سانت بعنوان دورپیچ کرکره برقی اضافه می شود. این 30 تا 40 سانت تیغه بیشتر در واقع به دور رول کرکره برقی می پیچند و باعث می شوند:
- لوله (شفت ، درام) کرکره برقی با تیغه های دورپیچ پوشیده شود و حاصل کار زیبا تر شود
- در استارت اول به تیغه اول شوک حرکتی وارد نشود و تیغه اول آسیب نبیند
- قطر رول کرکره افزایش یابد. سرعت کرکره بیشتر و صدای آن کمتر شود
بازشوی مفید کرکره برقی
در این مطلب قصد داریم میزان بازشوی مفید کرکره برقی را مورد بررسی قرار دهیم. شاید خیلی از شماها تصور می کنید که میزان بازشدن کرکره برقی برابر است با ارتفاع کف تا سقف. ولی در عمل اصلا اینطور نیست و میزان بازشوی کرکره برقی حدود 30 تا 35 سانتیمتر کمتر از ارتفاع کف تا سقف است.
محاسبه آنلاین انواع کرکره برقی
چرا بازشوی مفید کرکره برقی کمتر از کف تا سقف است ؟

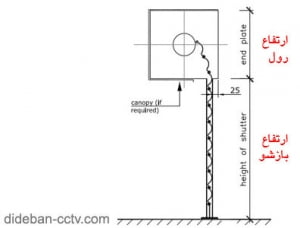

همانگونه که در عکس می بینید موتور ، شفت بالا ومتعلقات نصب موتور مقداری از ارتفاع بالای کرکره برقی را اشغال می کند و عملاً ارتفاع قابل تردد کرکره برقی از کف تا زیر موتور و لوله شفت کرکره برقی خواهد بود. در ادامه ارتفاع استاندارد مورد نیاز جهت انواع کرکره برقی را مورد بررسی قرار خواهیم داد.
حداقل ارتفاع قابل تردد کرکره برقی پارکینگ
کرکره برقی استاندارد پارکینگ کرکره ای است که تمام خودرو ها از آن بتوانند به آسانی عبور کنند. برای اینکه تمام خودرو ها بتوانند از یک درب عبور کنند لازم است ابعاد بزرگترین خودرو را یافته و سپس درب کرکره ای اتوماتیکی نصب نماییم که بازشوی مفید آن اندکی از آن بزرگتر باشد. ابعاد خودرو جهت انتخاب کرکره برقی شامل دو بعد است:
- عرض خودرو
- ارتفاع خودرو
به عرض خودرو در مطلب دیگری خواهیم پرداخت. ولی ارتفاع بزرگترین خودرو استاندارد بازار ایران یعنی تویوتا لندکروز در حدود 2 متر است . لذا ما نیاز داریم که کرکره ای نصب نماییم که ارتفاع قابل تردد آن حداقل 2 متر باشد. لذا لازم است کف تا سقف ما حداقل 2.35 متر باشد که حدود 30 تا 35 سانتیمتر آن جهت قرار گرفتن موتور و شفت و متعلقات آن اشغال شود و 2 متر بعنوان بازوشو در اختیار ما باشد.
اگر ارتفاع کف تا سقف پارکینگ ما کمتر از 2.35 متر بود چه کنیم؟
نگران نباشید. مهندسان یا راهی میابند و یا راهی می سازند!! فقط کافیست با بخش فنی دیدبان تماس حاصل نمایید تا بهترین مشاوره ها به شما عزیزان ارائه نمایند.
حداقل ارتفاع قابل تردد کرکره برقی سوله
همه آنچه که در خصوص کرکره برقی پارکینگ گفته شد در مورد بازشوی مفید کرکره برقی سوله نیز مصداق دارد با این تفاوت که ما بجای ارتفاع بزرگترین خودرو باید بزرگترین تریلر و ماشین آلات و تجهیزاتی که می خواهیم از آن درب عبور دهیم را مبنا قرار دهیم و کرکره برقی را بگونه ای نصب نماییم که حداقل این میزان بازشو را به ما بدهد.
حداقل ارتفاع بازشوی کرکره برقی پنجره
در خصوص ارتفاع مفید بازشوی کرکره برقی بالکن و پنجره باید 2 مورد را در نظر بگیریم:
- ارتفاع شیشه های پنجره
- توجه به پنجره های بیرون بازشو
لذا باید کرکره برقی پنجره به گونه ای نصب شود که موتور و شفت آن جلوی شیشه پنجره را نگیرند و حداکثر نور به داخل محیط بتابد و رول بالای کرکره جلوی ویوی ما را نگیرد. همچنین اگر پنجره دارای درب بیرون بازشو است این درب به رول کرکره گیر نکند و به آسانی باز شود. لذا بهتر است کرکره برقی در حدود 35 سانتیمتر بالاتر از شیشه پنجره نصب شود تا استانداردهای گفته شده رعایت گردد.
حداقل ارتفاع بازشوی مفید کرکره برقی مغازه
معمولاً هرچه بازشوی کرکره برقی فروشگاه بیشتر باشد مغازه بزرگتر زیباتر جلوه می کند. لذا بهتر است کرکره برقی حداقل تا زیر تابلو بازشوی مفید به ما بدهد و رول و موتور آن در داخل تابلو قرار گیرد.
